La fabrication d’un objet personnalisé passe avant tout par une étape importante : la création graphique.
Si vous possédez un fichier déjà configuré, c’est parfait ! Il n’y a plus qu’à l’importer dans le logiciel de gravure, et à lancer le process de découpe et/ou gravure.
Dans la majeure partie des cas, vous n’êtes cependant pas en mesure de fournir ce type de fichiers, et c’est bien normal…
Aucun problème, nous le faisons pour vous !
Envoyez-nous tous les éléments dont vous disposez.
Une photo en bonne définition, un dessin réalisé sous votre logiciel, même un croquis fait à la main avec quelques explications sera un bon point de départ.
Une fois que nous aurons pu travailler sur vos originaux, nous vous enverrons une esquisse « au propre » permettant de valider le concept, puis un BAT (Bon à Tirer) avec dimensions, couleurs, matériaux, permettant de figer votre projet avant mise en production.
Format vectoriels

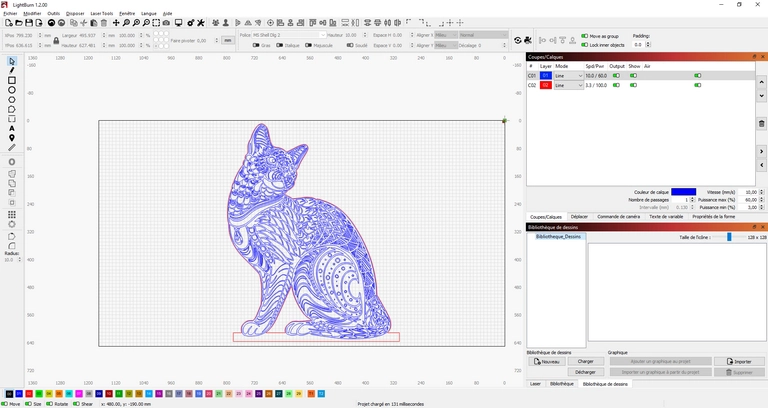

Lightburn (.lbrn2)
Scalable Vector Graphics (.svg)
Adobe Illustrator (.ai)
Portable Document Format (.pdf)
Traceur (.hpgl)
Autodesk (.dxf)
Couleurs
Mode RVB
Format
Échelle 1/1
Dimension max : 1170 X 640mm
Format matriciels
.jpg
.bmp
.png
Résolution
Minimum conseillé de 300dpi

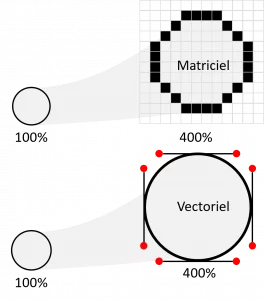

Le format matriciel est constitué d’une matrice de pixels, de taille fixe et en nombre invariable.
Un dessin de 100×100 pixels aura toujours 100 pixels de large, et 100 pixels de long peu importe s’il est imprimé sur un porte clé ou sur une enseigne de 10 mètres de large.
Dès lors que l’image est agrandie, les pixels apparaitront, eux aussi agrandis, ce qui peut former un aspect crénelé à l’image.
Ce format perd donc en qualité à mesure qu’on augmente sa taille.
Le format vectoriel a l’immense avantage de pouvoir être utilisé aux dimensions de votre choix, sans aucune perte de qualité.
En effet, les points et les courbes de votre fichier seront recalculés à mesure que vous agrandissez ou diminuez votre image.
Heureusement, les ordinateurs calculent ces longues équations à notre place…
Un autre intérêt de ce format est qu’il est possible de venir travailler sur chaque point et courbe individuellement en cas de modification, afin d’obtenir le meilleur rendu possible.
Si le vectoriel est bien sûr préféré pour la découpe et la gravure, il n’est pas toujours possible d’avoir ce genre de format.
Une image, une photo par exemple sera majoritairement enregistrée au format .jpg .png ou .bmp
Il est cependant tout à fait possible de les exploiter en appliquant des nuances de gris à votre image, et en jouant sur ces niveaux de gris.

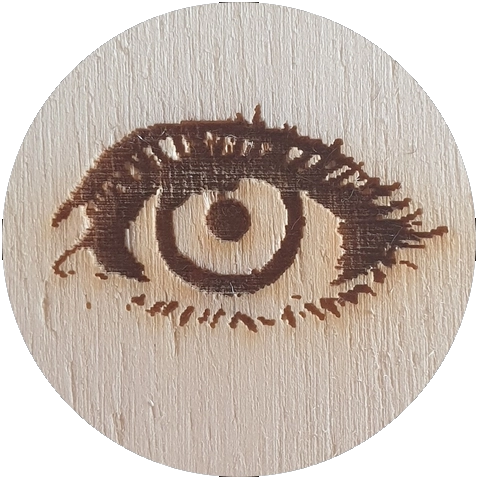

Seuil

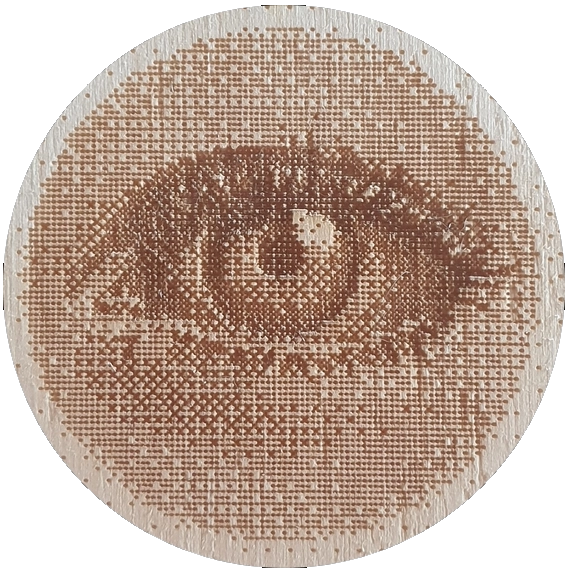

Ordonné

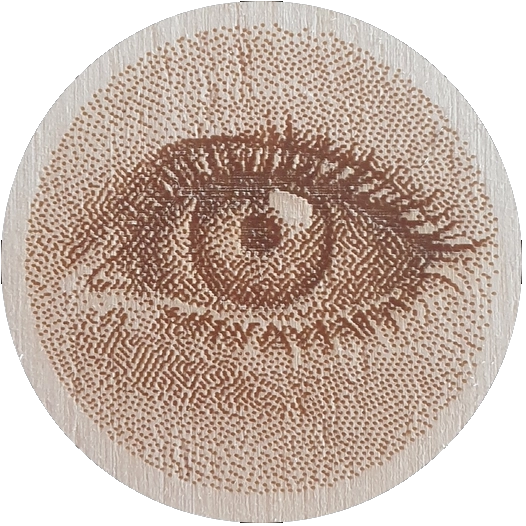

Atkinson

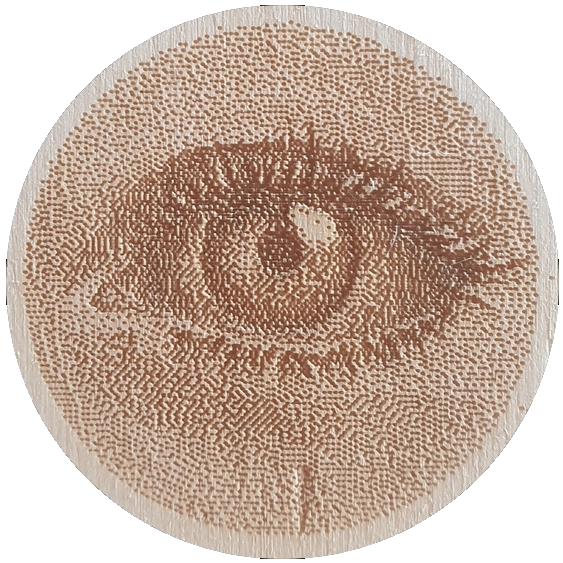

Tramage

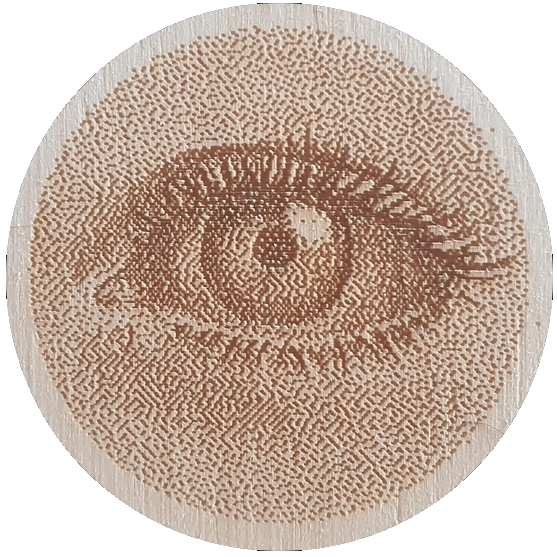

Stucki

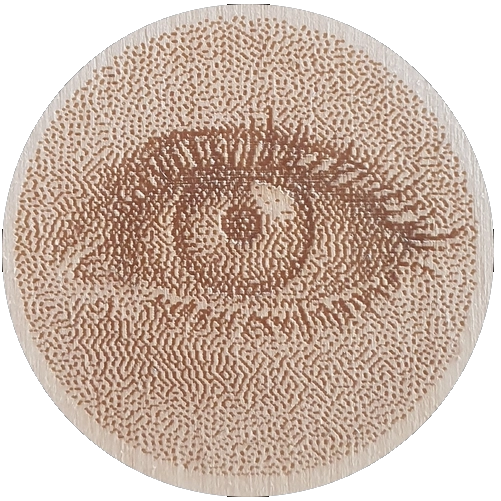

Jarvis

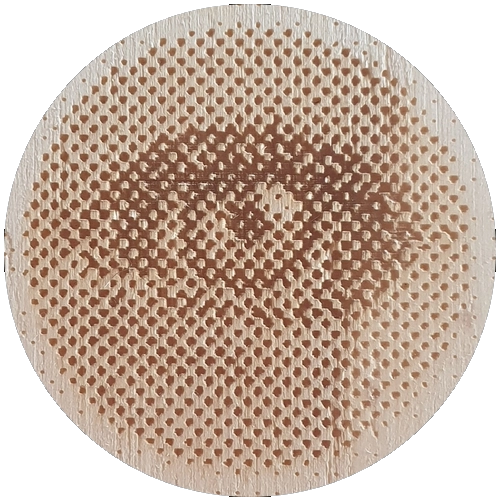

Journal

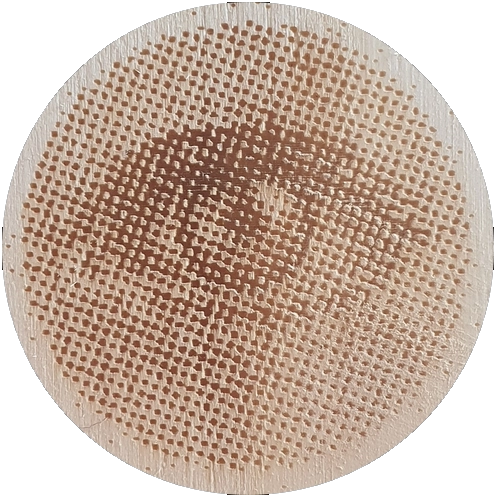

Demi-ton

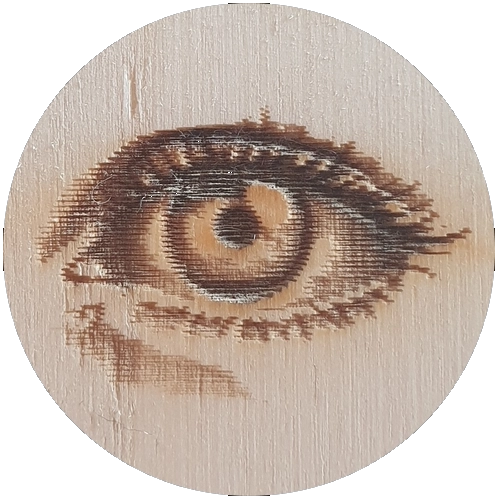

Échelle de gris

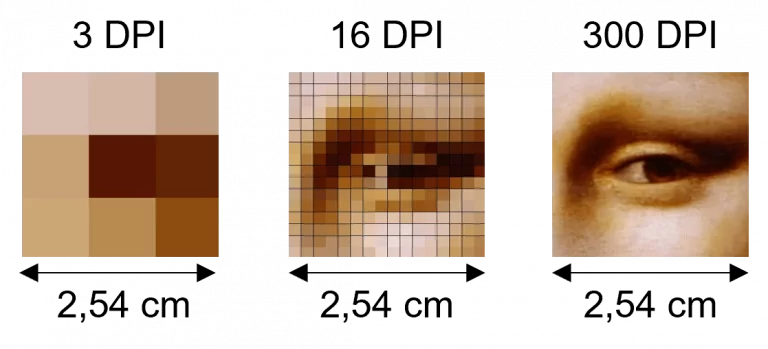

La résolution d’une image se compte en DPI, ou Dots Per Inch (points par pouce).
Plus une image possède de pixels par unité de longueur, plus sa résolution sera élevée.
Pour pouvoir agrandir au mieux vos images, une résolution de 300 DPI est appréciable.
Les images que vous trouvez sur internet possèdent généralement une résolution de 72 DPI, ce qui rend leur travail difficile.
Certains sites proposent des images de très bonne qualité, cependant, souvent payantes.
Par convention, certaines couleurs sont choisies de manières préférentielles,
car plus facilement reconnaissables par les logiciels de gravure et découpe laser.
Les trais rouges sont découpés, tandis que les traits noirs sont gravés.
Notre logiciel permettant l’utilisation de plusieurs couleurs, nous utilisons les couleurs suivantes :
Noir : gravure
Bleu : remplissage
Rouge : découpe
Vert : lettrage
Nous pouvons vous offrir un très grand choix de polices, de la plus épurée à la plus originale.
Il faut toutefois utiliser une police de caractère adaptée à votre utilisation.
Toutes les polices peuvent être gravées, cependant pour la réalisation de pochoirs en lettre évidées, il faut choisir une police de type « stencil » afin que l’intérieur des lettres ne se perde pas lors de la découpe.

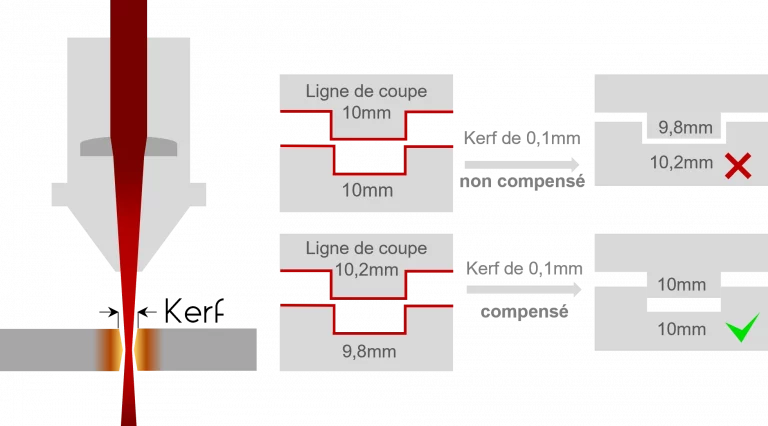

Aussi fin soit-il, le faisceau laser possède un diamètre appelé « kerf ».
Tout comme une scie qui possède une certaine épaisseur, le laser enlève la matière là où il passe, il faut donc en tenir compte lors de la réalisation de pièces qui doivent s’emboiter les unes entre elles.
De plus, le faisceau n’est pas un tube bien rectiligne, mais plutôt une sorte de double cône.
Lors de la découpe de fortes épaisseurs, cela peut se voir sur les bordures.
Le réglage de notre tête laser permet d’atteindre un kerf 0,20 mm.
Aussi bref soit-il, le passage du faisceau laser diffuse la chaleur dans le matériau.
Une petite zone autour du laser est affectée thermiquement, c’est pourquoi il est conseillé de ne pas avoir deux lignes de découpes trop proches.
Par expérience, il est préférable de laisser entre deux lignes de découpe, une distance de sécurité d’au moins l’épaisseur du matériau.
